Wejścia wideo SDI

6

Wejście na panelu sterowania jest nadrzędne wobec wejścia tylnego 6

Wyjścia wideo SDI

2

Wyjście na panelu sterowania odzwierciedla wyjście tylne 2

Prędkość SDI

270Mb, 1,5G, 3G, 6G, 12G.

Ponowna synchronizacja wejścia wideo

Na wszystkich 6 wejściach dla czystego przełączania.

Przetaktowanie SDI

Na wszystkich wyjściach SDI.

Wejścia referencyjne

Tri-Sync lub Black Burst.

Wyjścia referencyjne

Wyjście pętli odcinającej sygnał referencyjny.

Wyjście kamery internetowej

USB typu C

Ethernet

Obsługuje 10/100/1000 BASE-T.

Interfejs komputera

1 x USB typu C 3.1 Gen 1 do podłączenia kamery internetowej, aktualizacji oprogramowania i narzędzia konfiguracyjnego Videohub Setup.

Standardy wideo SDI

Standardy wideo HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Standardy wideo 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Standardy wideo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Standardy wideo 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Zgodność SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M poziom A i B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 i ITU‑R BT.601

Próbkowanie audio SDI

Telewizyjna standardowa częstotliwość próbkowania 48 kHz i 24 ‑bity.

Próbkowanie wideo SDI

YUV 4:2:2 i RGB 4:4:4

Precyzja kolorów SDI

10, 12-bitowy RGB 4:4:4 we wszystkich trybach HD i 2K, trybach Ultra HD do 2160p30 i trybach 4K do 4Kp30 DCI. 10-bitowy YUV 4:2:2 we wszystkich trybach.

Przestrzeń barw SDI

REC 601, REC 709, REC 2020

Automatyczne przełączanie SDI

Automatycznie wybiera między 270Mb SD-SDI, 1,5G HD-SDI, 3G HD-SDI poziom A i poziom B, 6G HD-SDI 12G-SDI na każdym wejściu, dzięki czemu każde wejście może obsługiwać inny standard telewizyjny.

Obsługa metadanych SDI

Dane pomocnicze identyfikujące zawartość wideo zgodnie z SMPTE 352M.

Wbudowany panel sterowania

8 x przycisków

Zewnętrzny panel sterowania

Zawiera panel sterowania oprogramowania Blackmagic Videohub dla komputerów Mac i Windows. Obsługuje panele sprzętowe Blackmagic Smart Control Pro i Blackmagic Master Control Pro. Zawiera Blackmagic Videohub SDK i Ethernet Videohub Control Protocol.

Przyłącze panelu sterowania

Ethernet

Sterowanie oprogramowaniem

Sterowanie routerem jest darmowe dla Windows™ i Mac™.

Aktualizacja oprogramowania wewnętrznego

Poprzez dołączoną aplikację aktualizującą.

Zasilanie

1 x wewnętrzne 100-240 V AC, 50/60 Hz

Wymagany kabel zasilający IEC. Wejście 1 x 12 V DC z zabezpieczeniem przed odwrotną polaryzacją.

Zużycie energii

Maks. 18,5 W

Temperatura robocza

0°C do 40°C (32° do 104°F)

Temperatura przechowywania

-20°C do 60°C (-4° do 140°F)

Wilgotność względna

0% - 90% kondensacja nie występuje

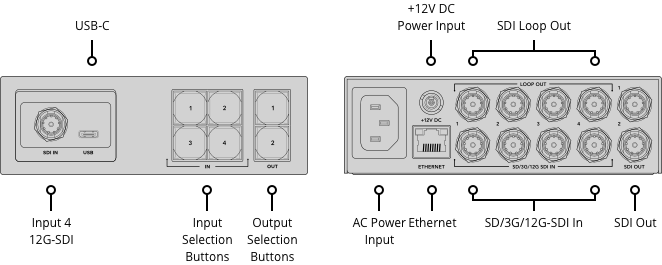

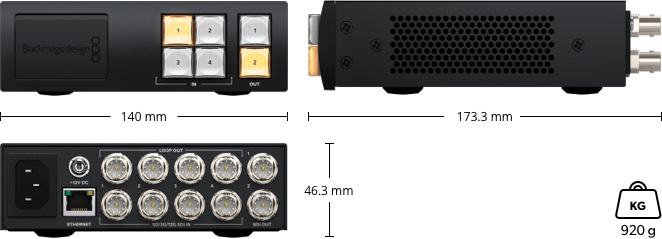

Wejścia wideo SDI

4

Wejście na panelu sterowania jest nadrzędne wobec wejścia tylnego 4

Wyjścia wideo SDI

2

Prędkość SDI

270Mb, 1,5G, 3G, 6G, 12G.

Ponowna synchronizacja wejścia wideo

Na wszystkich 4 wejściach dla czystego przełączania.

Przetaktowanie SDI

Na wszystkich wyjściach SDI.

Wejścia referencyjne

Brak

Wyjścia referencyjne

Brak

Wyjście kamery internetowej

USB typu C

Ethernet

Obsługuje 10/100/1000 BASE-T.

Interfejs komputera

1 x USB typu C 3.1 Gen 1 do podłączenia kamery internetowej, aktualizacji oprogramowania i narzędzia konfiguracyjnego Videohub Setup.

Standardy wideo SDI

Standardy wideo HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Standardy wideo 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Standardy wideo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Standardy wideo 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Zgodność SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M poziom A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 i ITU‑R BT.601

Próbkowanie audio SDI

Telewizyjna standardowa częstotliwość próbkowania 48 kHz i 24 bity.

Próbkowanie wideo SDI

YUV 4:2:2 i RGB 4:4:4

Precyzja kolorów SDI

10, 12-bitowy RGB 4:4:4 we wszystkich trybach HD i 2K, trybach Ultra HD do 2160p30 i trybach 4K do 4Kp30 DCI. 10-bitowy YUV 4:2:2 we wszystkich trybach.

Przestrzeń barw SDI

REC 601, REC 709, REC 2020

Automatyczne przełączanie SDI

Automatycznie wybiera między 270Mb SD-SDI, 1,5G HD-SDI, 3G HD-SDI poziom A i B, 6G HD-SDI i 12G-SDI na każdym wejściu, dzięki czemu każde wejście może obsługiwać inny standard telewizyjny.

Obsługa metadanych SDI

Dane pomocnicze identyfikujące zawartość wideo zgodnie z SMPTE 352M.

Wbudowany panel sterowania

6 x przycisków

Zewnętrzny panel sterowania

Zawiera panel sterowania oprogramowania Blackmagic Videohub dla komputerów Mac i Windows. Obsługuje panele sprzętowe Blackmagic Smart Control Pro i Blackmagic Master Control Pro. Zawiera Blackmagic Videohub SDK i Ethernet Videohub Control Protocol.

Przyłącze panelu sterowania

Ethernet

Sterowanie oprogramowaniem

Sterowanie routerem jest darmowe dla Windows™ i Mac™.

Aktualizacja oprogramowania wewnętrznego

Poprzez dołączoną aplikację aktualizującą.

Zasilanie

1 x wewnętrzne 100-240V AC, 50/60Hz.

Wymagany kabel zasilający IEC. Wejście 1 x 12 V DC z zabezpieczeniem przed odwrotną polaryzacją.

Zużycie energii

Maks. 17 W

Temperatura robocza

0°C do 40°C (32° do 104°F)

Temperatura przechowywania

-20°C do 60°C (-4° do 140°F)

Wilgotność względna

0% - 90% kondensacja nie występuje
